Acoplador direccional coaxial de banda ancha de 30 dB

Características

• Os rendementos pódense optimizar para a ruta de avance

• Alta directividade e illamento

• Baixa perda de inserción

• Están dispoñibles as opcións direccional, bidireccional e dobre direccional

Os acopladores direccionais son un tipo importante de dispositivo de procesamento de sinais. A súa función básica é a de tomar mostras de sinais de RF nun grao de acoplamento predeterminado, con alto illamento entre os portos de sinal e os portos mostreados.

Whatsapp Envíanos un correo electrónico

Detalle do produto

Etiquetas do produto

Descrición

Os acopladores direccionais de Concept pódense usar en aplicacións para a monitorización e nivelación de potencia, mostraxe de sinais de microondas, medicións de reflexión e para probas e medicións de laboratorio, defensa/militar, antenas e outros usos relacionados co sinal.

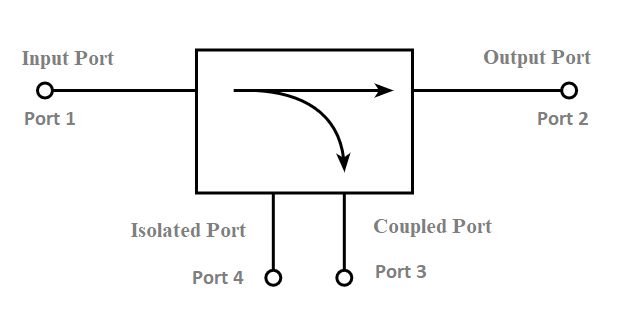

descrición-do-produto1

Aplicacións

1. Equipamento de probas e medición de laboratorio
2. Equipamento de telecomunicacións móbiles
3. Sistemas de comunicación militar e de defensa
4. Equipamento de comunicacións por satélite

Dispoñibilidade: EN STOCK, SEN MOQ e gratuíto para probas

Detalles técnicos

Número de peza	Frecuencia	Acoplamento	Planitude	Inserción Perda	Directividade	ROE
CDC01000M04000A30	1-4 GHz	30 ± 1 dB	±0,7 dB	0,5 dB	20 dB	1.2 : 1
CDC00500M06000A30	0,5-6 GHz	30 ± 1 dB	±1,0 dB	1,0 dB	18 dB	1,25 : 1
CDC00500M08000A30	0,5-8 GHz	30 ± 1 dB	±1,0 dB	1,0 dB	18 dB	1,25 : 1
CDC02000M08000A30	2-8 GHz	30 ± 1 dB	±1,0 dB	0,4 dB	20 dB	1.2 : 1
CDC00500M18000A30	0,5-18 GHz	30 ± 1 dB	±1,0 dB	1,2 dB	10 dB	1,6 : 1
CDC01000M18000A30	1-18 GHz	30 ± 1 dB	±1,0 dB	1,2 dB	12 dB	1,6 : 1
CDC02000M18000A30	2-18 GHz	30 ± 1 dB	±1,0 dB	0,8 dB	12 dB	1,5 : 1
CDC04000M18000A30	4-18 GHz	30 ± 1 dB	±1,0 dB	0,6 dB	12 dB	1,5 : 1

Notas

1. A potencia de entrada está clasificada para unha carga VSWR mellor que 1,20:1.
2. As especificacións están suxeitas a cambios en calquera momento sen previo aviso.
3. A perda física do acoplador desde a entrada ata a saída no rango de frecuencias especificado. A perda total é a suma da perda acoplada e a perda de inserción. (Perda de inserción + 0,004 db de perda acoplada).
4. Outras configuracións, como diferentes frecuencias ou diferentes liñas de acoplamento, están dispoñibles con diferentes números de peza.

Acéptanse servizos OEM e ODM. Hai acopladores personalizados de 3dB, 6dB, 10dB, 15dB, 20dB, 30dB, 40dB e 50dB dispoñibles. Tamén hai conectores SMA, tipo N, tipo F, BNC, TNC, de 2,4 mm e 2,92 mm dispoñibles como opción.

Please feel freely to contact with us if you need any different requirements or a customized directional coupler: sales@concept-mw.com.
